Mire használhatók a lézerdiódák?

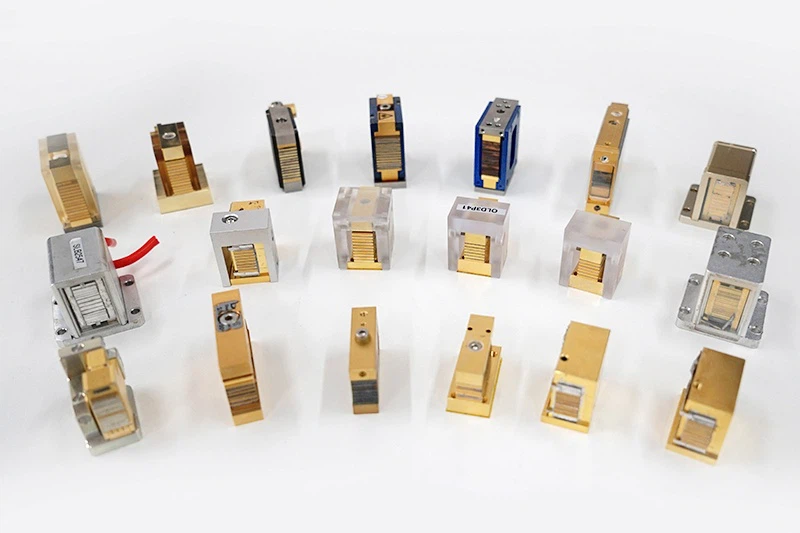

Lézerdióda halmokkritikus előrelépést jelentenek a fotonikai technológiában, lehetővé téve intenzív optikai teljesítmény előállítását kompakt forrásból. Nagy hatékonyságú "energiamotorokként" nélkülözhetetlenekké váltak az ipari gyártásban, az orvosi terápiában, a tudományos kutatásban és a védelmi rendszerekben.


1. A lézerdiódák technológiai magja

1.1. Alapvető felépítés és működési elv

A verem alapvető egysége alézer dióda rúd, szimpla emitterek monolitikus tömbje, amelyet egymás mellett-- gyártanak egyetlen félvezető chipen. Ezeket a rudakat ezután függőlegesen egymásra rakják, és a rudak száma határozza meg a teljes kimeneti teljesítményt. A halmozási technológiát elsősorban a hűtési mód határozza meg:

Mikro-csatornás hűtők:Közvetlenül a hűtőbordán belüli rendkívül hatékony folyadékhűtéssel{0}}ezek teszik lehetővé a legnagyobb tömítési sűrűséget és teljesítménysűrűséget, amely gyakran meghaladja az 1 kW/cm²-t.

Vezetően hűtött csomagok:Robusztusabb, gyakran alacsonyabb költségű-megközelítés, amikor a rudakat egy passzív hőelosztóra szerelik fel, amely alkalmas kevésbé szélsőséges hőigényű alkalmazásokhoz.

A kimenet kritikus jellemzője az éles különbség agyors-tengely(a p-n ​​kereszteződésre merőlegesen) éslassú-tengely(párhuzamosan a p-n ​​csomóponttal) divergenciát. Ez a rendkívül aszimmetrikus és divergens sugár jelenti az elsődleges kihívást a legtöbb alkalmazás számára.

1.2 Alapvető teljesítménymutatók

Kimeneti teljesítmény és teljesítménysűrűség:A kereskedelmi forgalomban kapható kötegek több száz watttól 100 kW-ig terjednek egyetlen nyíláson keresztül. A teljesítménysűrűség kulcsfontosságú érték, amely közvetlenül befolyásolja az alkalmazás hatékonyságát.

Fal{0}}Dujtóhatékonyság (WPE):Ez a kivételes hatékonyság, amely általában meghaladja az 50%-ot, alacsonyabb működési költségeket, alacsonyabb hőkezelési terhelést és jobb hordozhatóságot jelent a többi nagy-teljesítményű lézertechnológiához, például a lámpás-szivattyús vagy DPSS lézerekhez képest.

Hullámhossz tartomány:Míg a legfejlettebb technológia a 780{1}}980 nm-es tartományban létezik (az Nd és Yb erősítésű közegek pumpálásával hajtják végre), a látható kéktől (GaN-alapú) a középső infravörösig (kvantum-kaszkádlézerek) elérhető halom.

Élettartam és megbízhatóság:A több tízezer órás élettartam gyakori. A megbízhatóságot felgyorsított öregedési tesztekkel értékelik, a meghibásodási módok gyakran katasztrofális optikai tükörkárosodáshoz (COMD) vagy fokozatos felületromláshoz kapcsolódnak.

2. Különféle alkalmazások panorámaképe

2.1 Ipari gyártás – Az „elpusztíthatatlan” feldolgozási eszköz

Szilárdtest{0}}lézerek szivattyúzása (a domináns alkalmazás):

Lemezlézerek:Stackek pumpálják a vékony{0}}lemezkristályt, rendkívül nagy teljesítményt biztosítva kiváló sugárminőséggel és hőkezeléssel.

Fiber lézerek:A dupla{0}}bevonatú aktív szál szivattyúzására kötegeket használnak, amelyek a modern, nagy{1}}teljesítményű szálas lézerek igáslóforrásaként szolgálnak.

Rúd- és lemezlézerek:Hagyományos Nd:YAG vagy Yb:YAG kristályok szivattyúzása különféle ipari és katonai rendszerekhez.

Közvetlen anyagfeldolgozás:

Műanyag hegesztés:A precíz sugárformálás (pl. vonalfókusz létrehozása) révén a kötegek lehetővé teszik a műanyagok nagy sebességű és minőségi transzmissziós hegesztését.

Burkolat és keményburkolat:Kopás- és

Forrasztás és forrasztás:Hőforrás biztosítása különböző fémek összekapcsolásához.

2.2 Orvosi és esztétikai terápia – A "precíz és minimálisan invazív" szike

Sebészet:Vágó és ablációs eszközként használják az egyidejű vágást és koagulációt igénylő eljárásokban.

Esztétika:Elsődleges fényforrás a szőrtelenítéshez, a bőrfiatalításhoz és a tetováláseltávolító rendszerekhez.

Fogászat:Fogfehérítésre és kemény szövetek kezelésére alkalmazzák.

Fotodinamikus terápia (PDT):Fényérzékenyítő gyógyszerek aktiválása bizonyos rákos megbetegedések kezelésére.

2.3 Tudományos kutatás és határtechnológia – A „keresőlámpa” az ismeretlen számára

Ultragyors lézerek pumpálása:Robusztus, hatékony szivattyúként szolgál a Ti:Sapphire és más ultragyors erősítőkhöz.

Atom hűtés és csapdázás:Pontos hullámhosszok biztosítása a mágnes{0}}optikai csapdákhoz (MOT) a hidegatomfizikában és a kvantumszámítástechnikai kutatásban.

Nemlineáris frekvencia átalakítás:Optikai parametrikus oszcillátorok (OPO) szivattyúzása meghatározott közép-IR vagy THz hullámhosszok generálására.

2.4 Védelem és biztonság – A „Döntés-felsőbbrendűség” mag

Irányított energiafegyverek (DEW):Elsődleges pumpaforrásként működik a nagy-energiájú lézeres (HEL) rendszerekben, vagy bizonyos koncepciókban maga a közvetlen-hatásfegyver a dióda-szivattyúzott alkáli lézerekben (DPAL).

Infravörös ellenintézkedések (IRCM):Zavaró hő{0}}rakéták keresése erős, modulált infravörös jel kibocsátásával.

Megvilágítás és hatótávolság:Aktív infravörös megvilágításban használják éjszakai látáshoz és LIDAR rendszerekhez a cél azonosításához és távolságmeghatározáshoz.

2.5 Egyéb jelentős alkalmazások

Űrkommunikáció:Nagy teljesítményű{0}}szálas erősítők a műholdak és a földi állomások közötti ingyenes-űroptikai kommunikációért.

Nyomtatás és megjelenítés:Szilárdtestlézerek pumpálása, amelyek vörös, zöld és kék (RGB) fényt generálnak a nagy-fényerősségű lézervetítéshez és mozihoz.

3. Jövőbeli trendek

A nagyobb fényerő törekvése:Az iparág a nyers teljesítmény egyszerű növeléséről a fényerő maximalizálására vált át a jobb sugárminőség és a fejlett spektrális kombinálás révén.

Intelligencia és modularitás:A „plug{0}}and-play” modulok fejlesztése, amelyek integrálják a diódaköteget, a meghajtót, a hűtőt és a vezérlőelektronikát az egyszerűsített rendszerintegráció érdekében.

Új anyagok feltárása:A GaN-alapú kék és zöld direkt-diódák fejlesztése, valamint a Quantum Cascade Laser stackek kidolgozása a középső-IR-hez.

Költségcsökkentés és megbízhatóságnövelés:A gyártási hozamok és a csomagolási technikák folyamatos javítása a költségek csökkentése és az új ipari piacok megnyitása érdekében.

4. Következtetés

A lézerdióda-kötegek megerősítették stratégiai pozíciójukat a nagy teljesítményű fotonika{0}}technológiájaként. Páratlan fali-csatlakozási hatékonyságuk, energia skálázhatóságuk és sokoldalúságuk lélegzetelállítóan sok területen a választás forrásává tette őket. Ennek a technológiának a jövője nem pusztán a nagyobb teljesítmény elérésében rejlik, hanem a végső cél könyörtelen elérésében: egy kompakt, hatékony és költséghatékony „ideális fotonforrás” a lehető legnagyobb fényerővel, amely még elképzelhetetlen alkalmazások feloldására képes.
